Product Information

Kompletny gotowy do podłączenia włącznik dotykowy podwójny impulsowy bezpotencjałowy (dwuobwodowy)
z panelem szklanym w kolorze złotym matowym i podświetleniem LED!

W ZESTAWIE:

  • Panel szklany w kolorze złotym matowym o wymiarach 86×86 mm;
  • 1x mechanizm włącznika podwójnego impulsowego bezpotencjałowego (MT-PF2);
  • Śruby montażowe;
  • Instrukcja obsługi w języku polskim;

ZALETY WŁĄCZNIKÓW DOTYKOWYCH INDUAL:

  • Elegancki, minimalistyczny design umożliwia zastosowanie kolekcji włączników Indual zarówno w klasycznych jak i nowoczesnych wnętrzach mieszkań, hoteli oraz biur.
  • Doskonale płaski panel jest łatwy do utrzymania w czystości.
  • Wykonany z trwałego hartowanego szkła o wysokiej odporności na zarysowania i blaknięcie.
  • Wysokiej jakości sensor dotykowy, będący sercem każdego włącznika ma wydłużoną żywotność aż do 100.000 cykli. To zdecydowanie więcej niż w standardowych przełącznikach mechanicznych.
  • Delikatnie niebieskie podświetlenie w stanie spoczynku znacznie ułatwia zlokalizowanie włącznika w ciemności.
  • Włączniki Indual są proste w obsłudze i łatwe w podłączeniu.
  • Dedykowany do wszystkich rodzajów żarówek, m. in. żarówek tradycyjnych, oświetlenia LED, świetlówek oraz żarówek energooszczędnych.

MONTAŻ WŁĄCZNIKA:

  1. Przed przystąpieniem do montażu, odłącz zasilanie sieciowe na danym obwodzie!
    Jest to bardzo istotne i wymagane do kalibracji włącznika!
    Montaż włącznika przy włączonym zasilaniu skutkuje jego uszkodzeniem!
  2. Upewnij się, czy obciążenie mieści się w zakresie opisanym na nalepce z tyłu modułu!
  3. Otwórz panel, obracając płaskim śrubokrętem w prawo w przeznaczonym do tego miejscu (rys. 1.0).

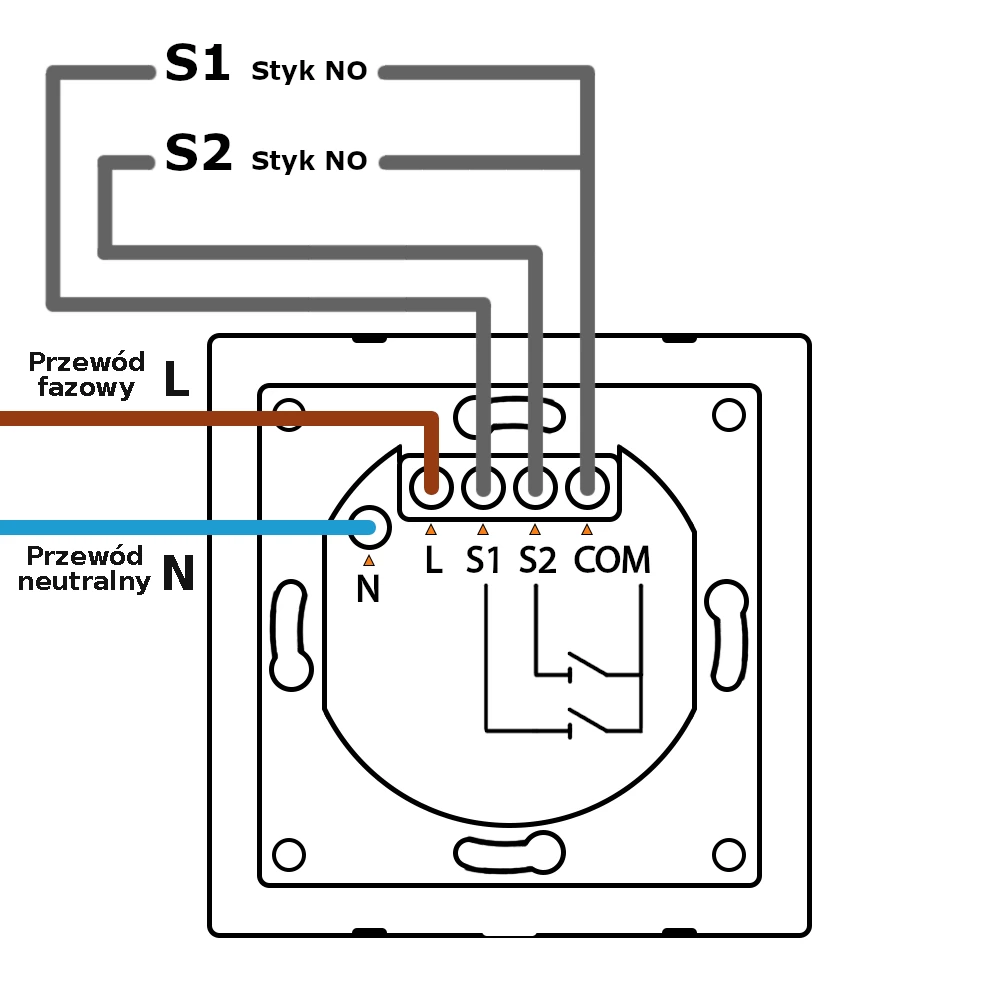

  4. Podłącz mechanizm włącznika zgodnie z dedykowanym do niego schematem.
  5. Zamocuj włącznik w puszce (rys. 1.1)
    Nie odklejaj białej taśmy znajdującej się na sensorze dotyku!
  6. Załóż szklany panel na obudowę, a następnie włącz zasilanie sieciowe (rys. 1.2).
    Nie włączaj zasilania bez zamocowanego panelu szklanego, gdyż spowoduje to nieprawidłową kalibrację włącznika!
  7. W ciągu najbliższych dwóch minut nastąpi kalibracja dotyku. Światło może samoczynnie się włączać i wyłączać.
  8. Po kalibracji, włącznik jest gotowy do użytku.

SPECYFIKACJA:

  • Typ: włącznik podwójny impulsowy bezpotencjałowy (dwuobwodowy, jednomodułowy); Posiada dwa wyjścia przekaźnikowe NO (normalnie otwarte) o mocy do 16A przy 230V. Przełącznik impulsowy do otwierania bram, furtek, rolet. Kompatybilny z przekaźnikami bistabilnymi sterującymi oświetleniem.
  • Materiał wykonania:
    • Panel zewnętrzny: SZKŁO HARTOWANE (4mm, odporne na zarysowania),
    • Ramka okalająca szkło: tworzywo sztuczne (w kolorze panelu),
    • Ramka montażowa: stalowe (w kolorze szarym);
  • Wymiary włącznika: 86x86x35 mm;
  • Podświetlenie: LED w kolorze niebieskim (delikatne w stanie spoczynku
    i intensywne po włączeniu);
  • Napięcie pracy: 110-240V AC 50/60Hz;
  • Pobór energii: ~0,02W;
  • Temperatura pracy: od -20°C do +70°C;
  • Obciążenie obwodu sterującego: od 4W do 800W;
  • Żywotność sensora dotyku: 100.000 kliknięć;
  • Certyfikaty: CE, RoHS;

Information

Kolor

Złoty Mat

Kontrola

1_Dotyk

Ilość puszek

1
